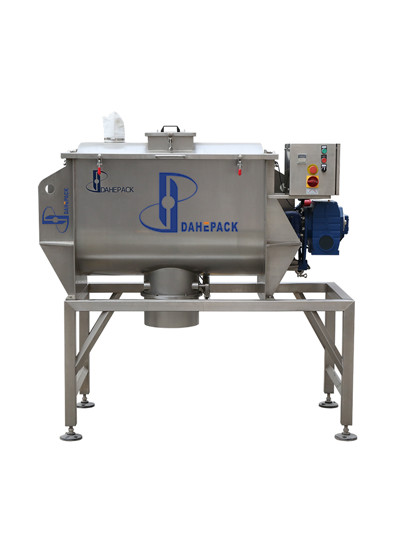

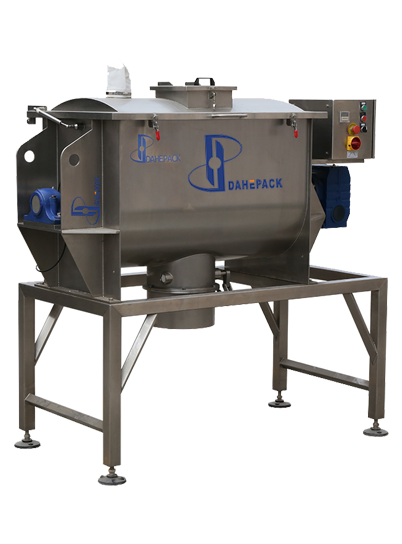

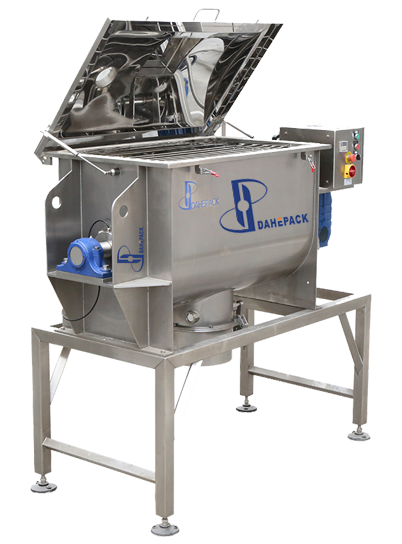

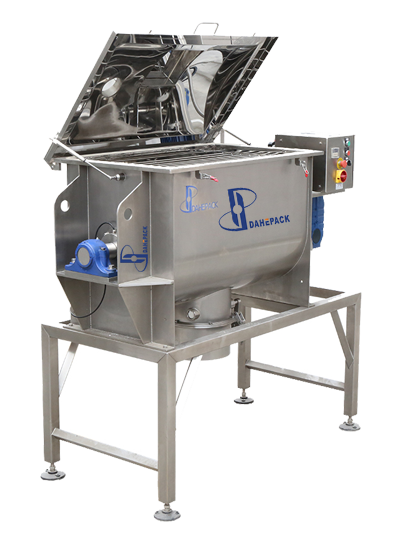

臥式螺帶混合機由U形容器、螺帶攪拌葉片和傳動部件組成；螺帶狀葉片為雙層結構，外層螺旋將物料從兩側向中央匯集，內層螺旋將物料從中央向兩側輸送，形成對流混合。 螺帶混合機對于粘性或有凝聚性的粉粒體的混合以及粉粒體中添加液體及糊狀物料的混合有良好的效果，筒蓋可做成全開式門，以便于對設備進行清洗更換產品。
臥式螺帶混合機由U形容器、螺帶攪拌葉片和傳動部件組成；螺帶狀葉片為雙層結構，外層螺旋將物料從兩側向中央匯集，內層螺旋將物料從中央向兩側輸送，形成對流混合。 螺帶混合機對于粘性或有凝聚性的粉粒體的混合以及粉粒體中添加液體及糊狀物料的混合有良好的效果，筒蓋可做成全開式門，以便于對設備進行清洗更換產品。
該機型為臥式筒體，單軸雙螺帶對稱分布結構。混合機筒體為Ｕ型，在頂蓋或筒體上部有進料口，根據用戶需要其上可裝噴霧加液裝置。筒體內裝有單軸轉子，轉子是由軸、橫撐及螺帶組成。
筒體底部中央裝有氣動(手動)翻板閥，圓弧閥門緊緊嵌入筒內，與筒內壁齊平，無物料堆積和混合死角現象，可靠的邊條式密封，保證在頻繁的開關中無泄漏現象。
斷開式螺帶結構，相對于連續(xù)式螺帶，對物料產生的剪切運動更大，并可使物料在流動中形成更多的渦流，加快了混合速度，提高混合均勻度。
可在混合機筒體外增加夾套，通過向夾套內注入冷熱介質來實現對物料的冷卻或加熱；冷卻一般泵入工業(yè)用水，加熱可通入蒸汽或電加熱導熱油。
型號 | DH-JD-200 | DH-JD-300 | DH-JD-500 | DH-JD-1000 | DH-JD-1500 | DH-JD-2000 |
有效容量 | 200L | 300L | 500L | 1000L | 1500L | 2000L |
全容積 | 284L | 404L | 692L | 1286L | 1835L | 2475L |
轉速 | 46rpm | 46rpm | 46rpm | 46rpm | 46rpm | 46rpm |
整機重量 | 250kg | 350kg | 500kg | 700kg | 1000kg | 1300kg |
整機功率 | 4kw | 5.5kw | 7.5kw | 11kw | 15kw | 22kw |

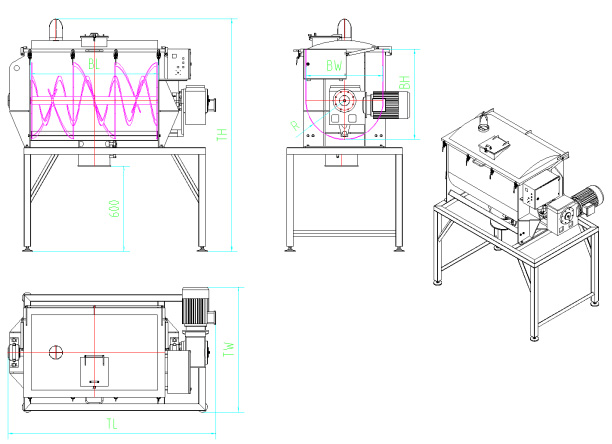

總長 | 1370 | 1550 | 1773 | 2394 | 2715 | 3080 |
總寬 | 834 | 970 | 1100 | 1320 | 1397 | 1625 |
總高 | 1647 | 1655 | 1855 | 2187 | 2313 | 2453 |
筒體長 | 888 | 1044 | 1219 | 1500 | 1800 | 2000 |
筒體寬 | 554 | 614 | 754 | 900 | 970 | 1068 |
筒體高 | 637 | 697 | 835 | 1050 | 1155 | 1274 |
筒體半徑 | 277 | 307 | 377 | 450 | 485 | 534 |
電源 | 3P AC208-415V 50/60Hz | |||||
